TVS管解決車載中控音響系統復位重啟問題
一、車載中控音響ESD靜電問題分析
按照IEC61000-4-2標準（接觸±8K，空氣±15K），針對車載電子產品的ESD放電等級要比普通消費類的電子產品更加嚴酷，而且有更多的外接端口和線纜。這就要求我們硬件工程師對電路的設計、LAYOUT等更為嚴格，各外接端口增加TVS管或高分子ESD作為靜電防護的一道保護防線。
圖中所示的車載音響在ESD（接觸±4K）測試中，對外殼和外接端子金屬放電，出現復位重啟現象，
二、 使用TVS管整改措施：
拆機后，看見機器上原來安裝有ESD靜電保護器件，上圖黃色圓圈位置。所以分析可能是因?yàn)榭蛻鬍SD靜電保護器件選型不適合，沒有達到保護的效果。
2、TVS管解決端口靜電干擾問題：
①技術人員根據被保護電路的需要，重新做保護器件TVS管的選型工作，這步完成之后再進行測試，發現對外接金屬端口放電沒有造成復位重啟的現象了。

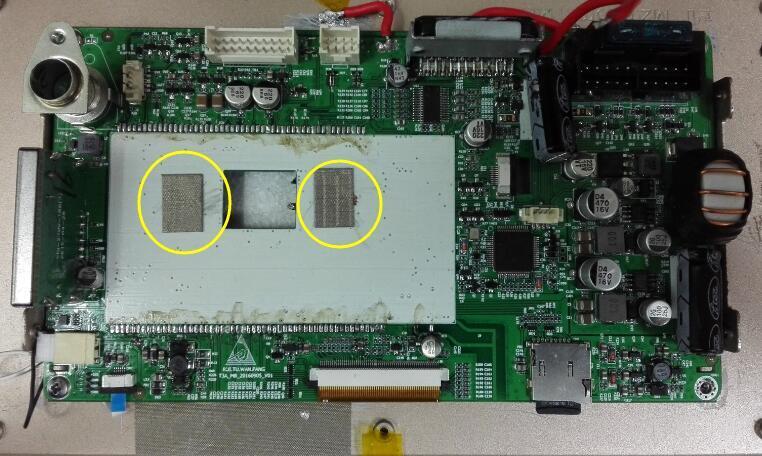

②當針對金屬外殼測試時，發現故障現象仍會出象，對機器重新分析，認為可能是核心板與外圍電路阻抗不匹配，受到靜電干擾時，工作不穩定所致。于是將核心板拆下，增加導電泡棉（上圖黃色圓圈所示），裝上重新測試，通過ESD接觸±8K放電測試要求，沒有出現復位現象了。
